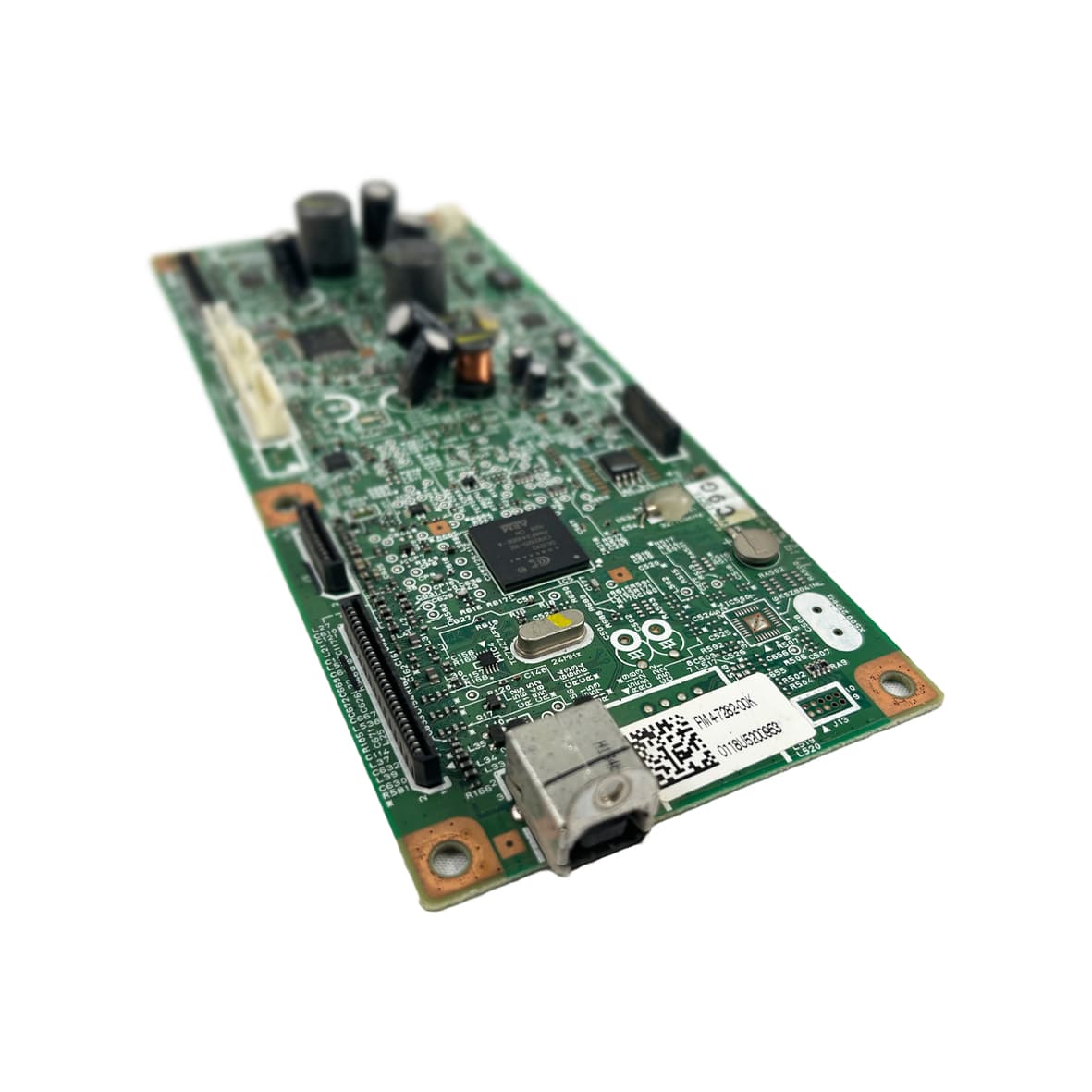

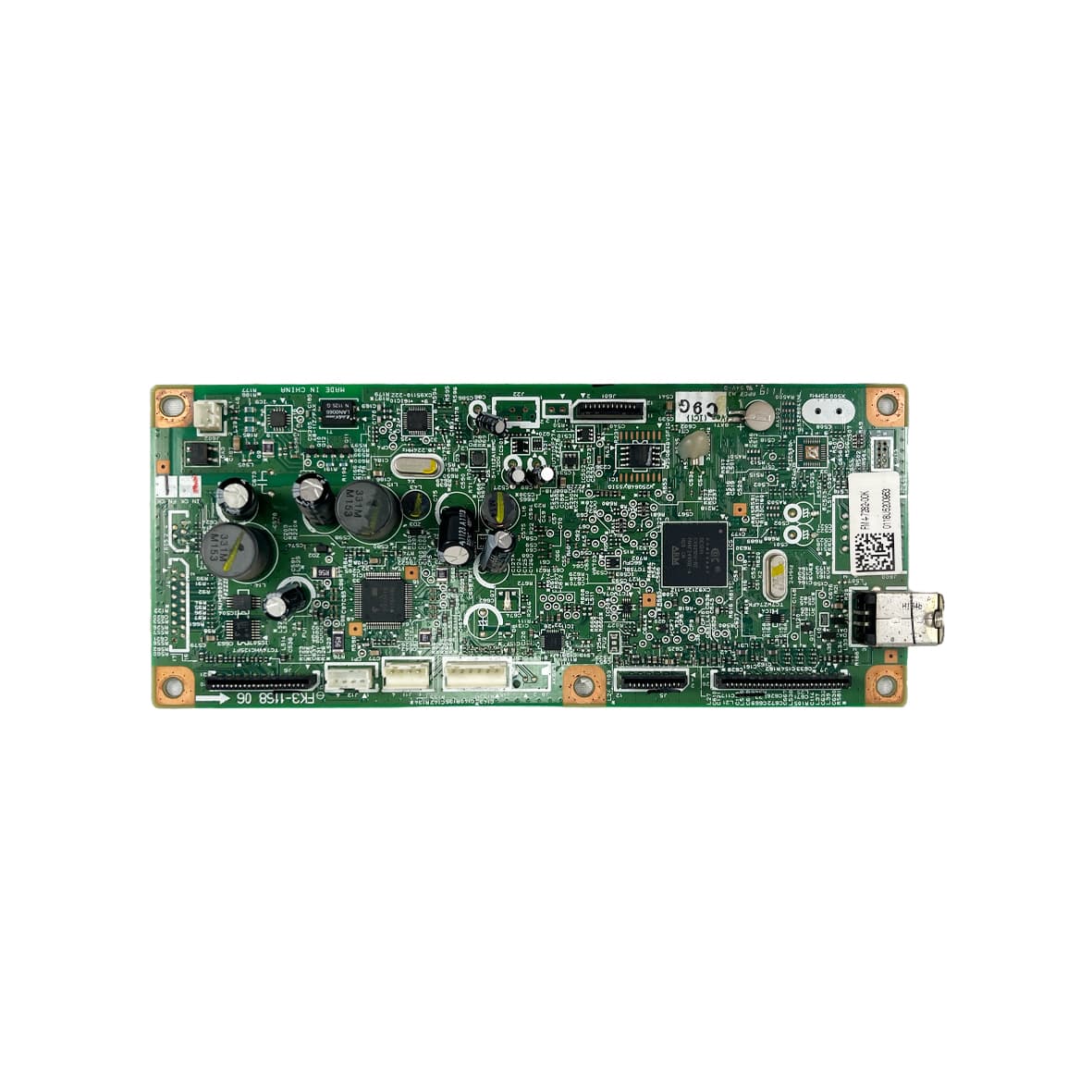

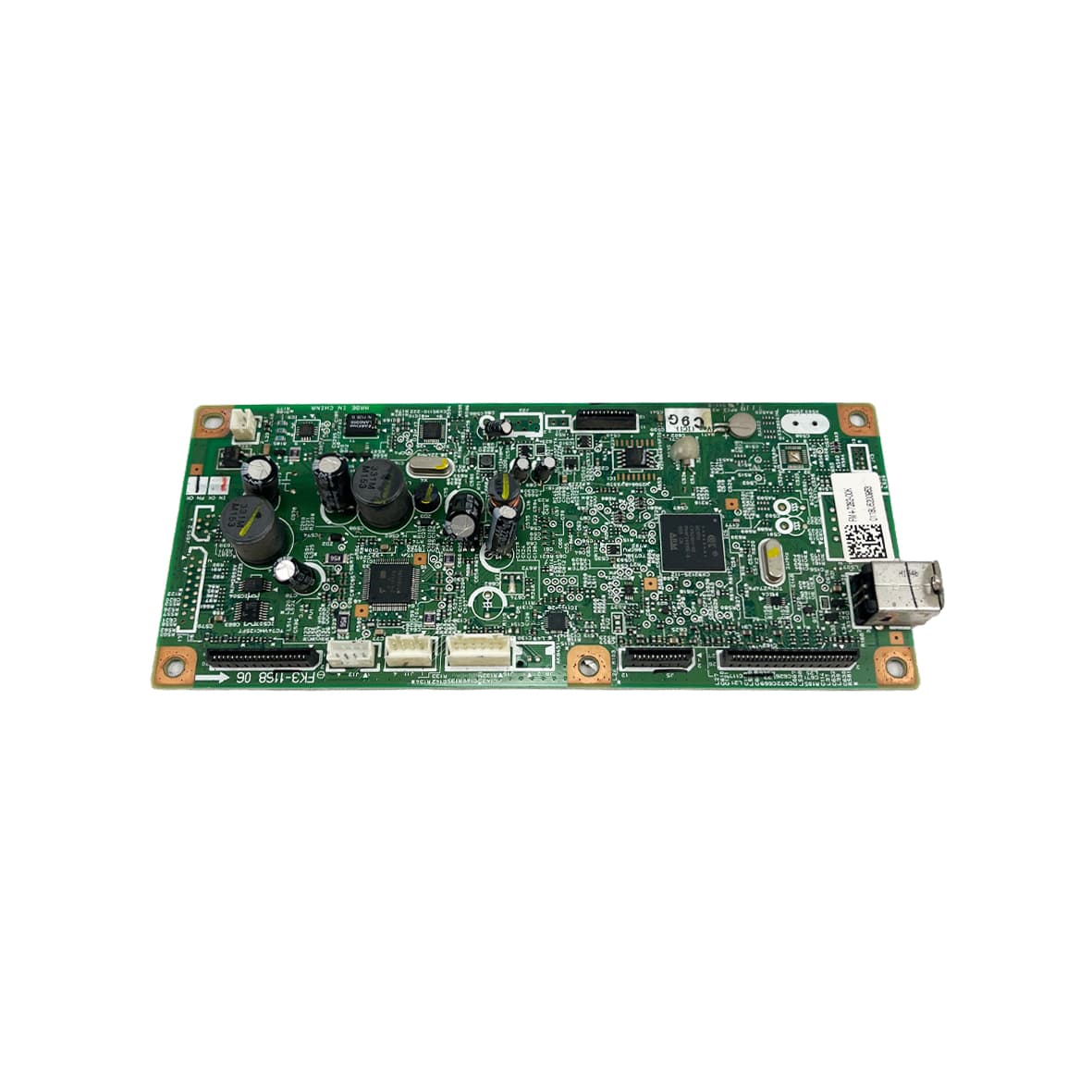

برد فرمتر کانن MF4750 قطعه ای حیاتی و گران قیمت در خانواده پرینترهای لیزری چهارکاره کانن سری imageCLASS MF4700 است. این برد که به عنوان Main Controller PCB یا Logic Board شناخته می شود، تقریباً تمام عملیات هوشمند دستگاه را کنترل می کند؛ از دریافت داده از کامپیوتر/شبکه گرفته تا رندر کردن صفحه، مدیریت ADF ۳۵ برگه ای، کنترل پنل Vari-Angle و حتی فکس ۳۳.۶ Kbps.
وقتی برد فرمتر آسیب می بیند (به دلیل نوسان برق، گرمای بیش از حد، رطوبت یا عمر طولانی دستگاه)، علائم زیر ظاهر می شود:
- دستگاه روشن می شود اما هیچ عملیاتی انجام نمی دهد
- گیر کردن روی لوگوی Canon یا صفحه سیاه
- عدم شناسایی کارتریج/تونر
- مشکل در اتصال شبکه یا USB
- پنل نمایشگر کار نمی کند یا ارورهای عجیب می دهد
تعویض این قطعه معمولاً دستگاه را مثل روز اول زنده می کند، زیرا اکثر مشکلات سختافزاری پیچیده MF4750 دقیقاً به همین برد برمی گردد.
نقاط قوت برد فرمتر اورجینال/هایکپی باکیفیت
- بازگشت کامل عملکرد شبکه Gigabit (در نسخه های دارای پورت)
- حفظ کیفیت چاپ ۱۲۰۰×۶۰۰ dpi معادل و سرعت ۲۳ برگ در دقیقه
- سازگاری کامل با فریم ویرهای قدیمی و جدید
- دوام بالا در محیط های کاری با چاپ ماهانه ۸۰۰۰–۱۵۰۰۰ برگ
نقاط ضعف و نکات مهم
- قیمت نسبتاً بالا نسبت به سایر قطعات (به دلیل کمیاب شدن مدل قدیمی)
- نسخههای بدون پورت شبکه (FM0-3952) ارزانتر اما فاقد LAN هستند
- حتماً قبل از خرید، علائم سوختن برد را با تعمیرکار چک کنید (بعضی مواقع مشکل از برد پاور یا لیزر است)
- پیشنهاد: حتماً از فروشنده تست سلامت برد (روی دستگاه واقعی) بخواهید
جدول مشخصات فنی برد فرمتر Canon MF4750
| مشخصه | مقدار / توضیحات |
|---|---|
| نام قطعه | Formatter Board / Main Controller PCB |
| کد فنی اصلی | FM0-3951 (با شبکه) / FM0-3952 (بدون شبکه) |
| سازگاری اصلی | Canon imageCLASS MF4750 / MF4752 |
| سازگاری تقریبی | سری MF47xx (MF4450، MF4570 و مشابه) |
| نوع اتصال دستگاه | USB 2.0 + Ethernet 10/100 (در نسخه شبکه) |
| حافظه مدیریتشده | ۱۲۸ مگابایت RAM داخلی دستگاه |
| عملکردهای تحت کنترل | چاپ – کپی – اسکن رنگی – فکس – ADF – شبکه |
| رزولوشن چاپ تحت پشتیبانی | تا ۱۲۰۰ × ۶۰۰ dpi (معادل) |
| سرعت چاپ تحت کنترل | تا ۲۳ برگ در دقیقه (A4) |
| ولتاژ کاری | تأمینشده از برد پاور دستگاه (۳.۳V/۵V) |
| وزن تقریبی قطعه | حدود ۱۵۰–۲۵۰ گرم |
| وضعیت در بازار ایران (۱۴۰۴–۱۴۰۵) | موجود (اورجینال کمیاب – هایکپی فراوان) |
اگر پرینتر Canon MF4750 شما پس از سال ها کارکرد عالی، ناگهان از کار افتاده و تعمیرکار تشخیص داده که برد فرمتر سوخته، تعویض با یک قطعه باکیفیت می تواند عمر دستگاه را ۳–۵ سال دیگر تمدید کند. این قطعه همچنان یکی از اقتصادی ترین راهحل ها برای زنده نگه داشتن این مدل محبوب اداری در بازار ایران است.
